當前位置：首頁>產品展示>便攜式EL檢測儀

便攜式el檢測儀

更新時間： 2026-04-24

產品型號 WX-EL1 型號圖標

產品價格電議價格圖標

產品品牌 萬象系 品牌圖標

便攜式el檢測儀又稱el檢測儀，光伏板檢測儀，便攜式el檢測儀是一款專注于檢測光伏電站及移動式組件檢測設備，能夠準確檢測出光伏太陽能板內部質量問題，包括檢測現場的光伏組件的內部質量缺陷等相關參數。

15666889815 在線咨詢

產品詳情

便攜式el檢測儀產品簡介：

便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，

便攜式EL檢測儀搭載2000萬級紅外相機可有效幫助用戶完成光伏板質量檢測，整機配備更為輕便的測試電源與三腳架模塊，攜帶運輸更為便捷，并且不受航空攜帶影響。

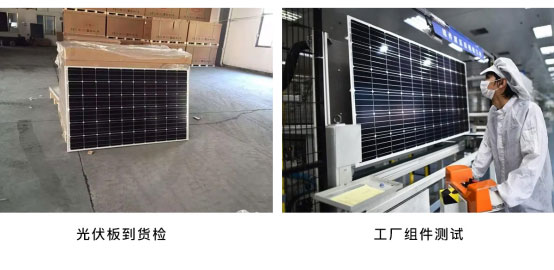

便攜式el檢測儀應用場景：

適用于光伏電站組件到貨檢，以及倉庫/實驗室/工廠的組件質量檢測。

便攜式el檢測儀

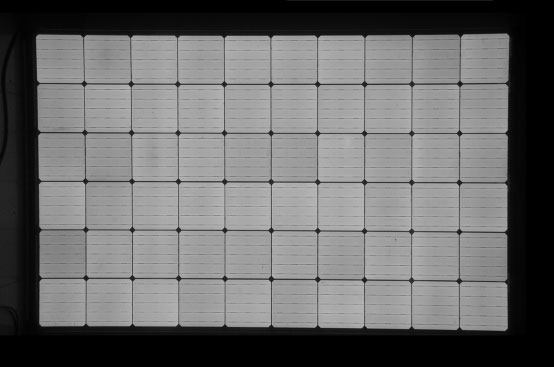

可識別缺陷類型：

隱裂	破片	碎片	斷柵	黑心	虛焊
工藝污染	低效率片	黑邊	燒結	過刻	穿孔

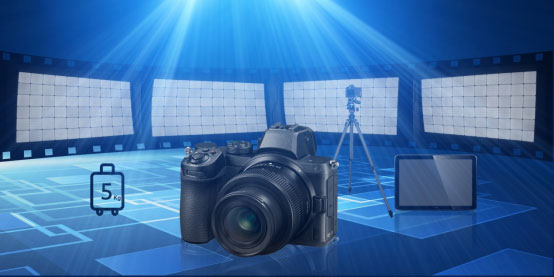

便攜式el檢測儀產品特點優勢：

1、攜帶便捷適用于移動式電站測試

2、全自動對焦精度更高清晰度更好

3、2000萬級紅外相機畫質更透徹

4、程控恒流電源現場檢測更為安全穩定

5、平板電腦圖傳查看無需相機查看檢測圖像

6、1.5米輕型三腳架移動輕便簡單

7、整機模塊低至5kg，背包輕便攜帶

便攜式el檢測儀

應用領域：

場景	工廠組件、倉庫組件、電站現場組件安裝前測試、
測試	白天：戶外防紅外暗室測試；室內無太陽光環境測試夜晚：直接三腳架測試，燈光月光無影響
對象	晶硅組件、薄膜組件（可定制）
數量	單塊組件成像檢測

規格參數：

模塊	配置	規格
相機模塊	像素	2000萬像素
	分辨率	4928X3264
	芯片	23.6x15.6mm、CMOS傳感器
	精度	1.5mm/pixel
	光屏蔽	燈光、月光、星光、室內輕微太陽光
	檢測面積	3000mm*2000mm
	鏡頭	18-55mm
	對焦模式	全自動對焦
	電池	700mah
	內存卡	32GB、Wi-Fi無線
	數據線	10cm
電源模塊	輸出電流	0～5A可調
	電流精度	0.1A
	輸出電壓	0～60V可調
	電壓精度	0.1V
	控制面板	LED數顯程控面板
	功能設置	上電參數預設保存；輸出一鍵上電
	電路保護	短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板
	上電線	10cm交流三孔輸入線
	直流線	3m直流輸出線、MC4端口對接組件
軟件	圖傳APP	檢測圖片查看與下載
支架系統	檢測支架	1.5米鋁合金支架
支架系統	檢測云臺	支架一體式安裝，360度旋轉
使用環境	沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境
質保售后	2年質保、24H響應、72H故障解決方案、備品備件協調

配置清單：

序號	名稱	規格	數量	單位
1	EL相機	2000萬像素	1	臺
2	EL紅外鏡頭	18-55mm	1	臺
4	圖傳傳輸模塊	Wi-Fi內存卡	1	套
5	數據線/充電器	標準	1	套
6	相機電池	標準	2	塊
7	檢測支架	1.5米	1	套
8	直流穩壓電源	0～60V、0～5A輸出；AC220供電輸入	1	臺
9	上電線	3米	1	根
10	設備三防箱	標準	1	套
11	EL圖傳APP	無線查看相機內檢測圖	1	套
*	適用場景	光伏電站安裝前組件測試；倉庫組件測試；
*	其他	設備全自動對焦；可航空攜帶
